Chống sét nguồn điện cấp 3, DR M 4P 255, DR M 4P 255 FM

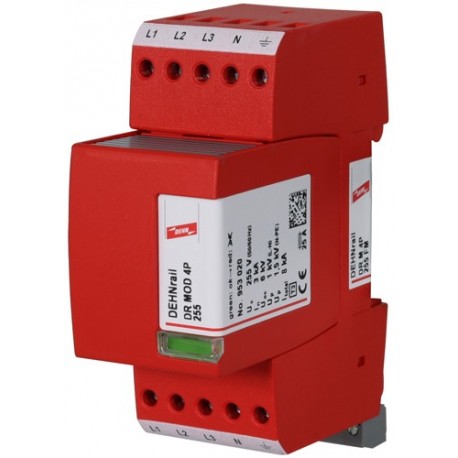

Thiết bị chống sét họ DEHNrail kiểu bảo vệ 3 pha: DR M 4P 255; DR M 4P 255 FM

Thiết bị chống sét họ DEHNrail M 4P … (FM) kiểu module 4 cực được phát triển đặc biệt cho ứng dụng bảo vệ các thiết bị điện tử trong công nghiệp sử dụng nguồn điện 3 pha.

Với việc thiết kế sản xuất phục vụ cho mục đích và môi trường làm việc này, thiết bị được sản xuất phù hợp theo tiêu chuẩn module lắp trên thanh DIN rail 35mm tiêu chuẩn. Mức điện áp bảo vệ thấp cũng như bao hàm các chế độ bảo vệ thông thường và khác biệt của xung áp ảnh hưởng lên hệ thống là những đặc tính được tích hợp trong thiết bị DEHNrail M 4P … (FM).

Để tối ưu mức điện áp bảo vệ tại ngõ vào thiết bị được bảo vệ, thiết bị được thiết kế với cực đấu dây vào ra cho phép đấu nối tiếp vì vậy module DEHNrail M 4P có cực đấu dây phù hợp với đấu trực tiếp mà không cần cầu đấu dây trung gian. Thiết kế cực kỳ gọn của module DEHNrail M 4P … (FM) được tích hợp theo kiểu disconnector. kết nối sẽ bị ngắt khi quá tải đối với mạch của SPD mà không làm ngắt nguồn điện cấp cho hệ thống.

Mã hoá khe cắm module bảo vệ và đế đấu dây tiêu chuẩn tránh trường hợp nhầm lẫn do người lắp đặt hoặc sử dụng.

Với khoá cài thiết kế kiểu mới dung cho họ thiết bị DEHNrail độc nhất, ghép nối chắc chắn module thiết bị bảo vệ và đế đấu dây, chịu cả những rung xóc trong quá trình vận chuyển cũng như các xung lực trong quá trình làm việc thoát dòng sét cũng không làm hỏng khoá kết nối này.

Trong trường hợp thiết bị bảo vệ  làm việc quá tải vượt quá khả năng làm việc của mạch bảo vệ cũng như module bảo vệ, như trường hợp dòng tải vượt quá 25A, module bảo vệ có thể được thay thế một cách đơn giản bằng tay mà không cần dung bất kỳ dụng cụ nào.

Ngoài những tiêu chuẩn về chỉ thị bằng màu trên cửa sổ cảnh báo trạng thái làm việc của thiết bị green và red, thiết bị DEHNrail M 4P … FM còn tích hợp sẵn rơ le kết nối thiết bị cảnh báo 3 trạng thái cho phép kết nối đến thiết bị cảnh báo nhằm giám sát từ xa.

Đặc tính kỹ thuật

DEHNrail DR M 4P 255;          DR M 4P 255 FM

Điện áp làm việc bình thường:                                                                    230/400V

Điện áp làm việc cực đại AC/DC:                                                                 255V/440V

Dòng tải làm việc:                                                                                       25A

Dòng thoát xung cực đại:                                                                           8kA

Điện áp xung chịu bình thường/toàn bộ:                                                    6kV/16kV

Mức điện áp bảo vệ L-N:                                                                             ≤1000V

Mức điện áp bảo vệ L/N-PE:                                                                        ≤1500V

Bảo vệ quá dòng lớn nhất:                                     25A gL/gG hoặc lớn hơn 25A khi đấu song song

Khả năng chịu dòng ngắn mạch quy đổi lớn nhất

ở chế độ bảo vệ quá dòng 25A gL/gG:                                                       6kA_rms

Chịu quá áp tạm thời L-N:                                                                          335V/5s

Chịu quá áp tạm thời L/N-PE:                                                                     400V/5s

Quá áp tạm thời L+N-PE:                                                                           1200V + U₀/200ms

Môi trường lắp đặt:                                                                                     IP20, UL 94 V-0

Kích thước lắp đặt:                                                                                     1mod, DIN 43880, EN 60715

Tiêu chuẩn chứng nhận:                                                                             KEMA, VDE, UL, VdS

Cổng tín hiệu cảnh báo (tuỳ chọn):                                                            250V/0.5A 3 trạng thái
