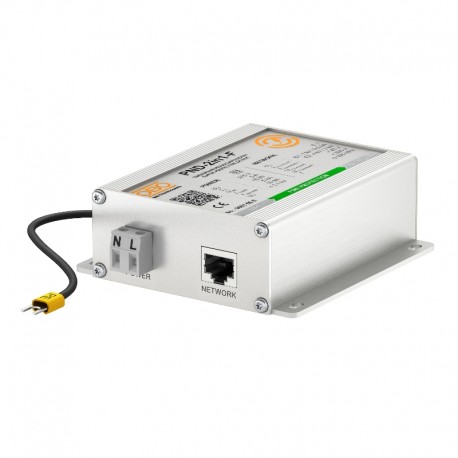

PND-2in1-24-F, 5081062, chống sét camera IP nguồn độc lập 24V, chống sét, chống sét lan truyền OBO, Long Triết
Download tài liệu PND-2in1-24-F
Fine protection device PND
Data cable protection devices for coaxial and IP-based TV / camera systems
• Protection of power and data interface in a single device
• In aluminium housing
• Simple mounting with adapter plug
• Two-stage protection circuit
• Two-pole power connection for the power interface
• RJ45 connection for the data interface
Application: Protection of CCTV, video signals; (IP) cameras and/or TV systems;
Fabrikat: OBO BETTERMANN
Type: PND-2in1-24-F
Item No.: 5081062
Connection options
| PND-2in1-24-F | ||||||||||||||||||||||||||||||||||||
| Temperature range | ϑ | -20-+80 | ||||||||||||||||||||||||||||||||||
| Installation type |
| Adapter | ||||||||||||||||||||||||||||||||||
| Protection rating |
| IP10 | ||||||||||||||||||||||||||||||||||
| Earthing via: |
| Connection cable | ||||||||||||||||||||||||||||||||||
| Lightning protection zone LPZ |
| 1→3 | ||||||||||||||||||||||||||||||||||
| Power |
| |||||||||||||||||||||||||||||||||||
| SPD to IEC 61643-11 |
| Class III | ||||||||||||||||||||||||||||||||||
| SPD to EN 61643-11 |
| Type 3 | ||||||||||||||||||||||||||||||||||
| Maximum continuous voltage (L-N) | UC | 28 | ||||||||||||||||||||||||||||||||||
| Rated current | IL | 5 | ||||||||||||||||||||||||||||||||||
| Voltage protection level | Up | |||||||||||||||||||||||||||||||||||
| Idle voltage | UOC | 10 | ||||||||||||||||||||||||||||||||||
| Nominal discharge current (8/20 µs) | In / L-N | 5 | ||||||||||||||||||||||||||||||||||
| Maximum discharge current (8/20 μs) | Imax | 10 | ||||||||||||||||||||||||||||||||||
| Network |
| |||||||||||||||||||||||||||||||||||
| Maximum continuous voltage AC | UC | 5,5 | ||||||||||||||||||||||||||||||||||
| Maximum continuous voltage DC | UC | 8 | ||||||||||||||||||||||||||||||||||
| Category |
| Type 2+3 / C2+C1 | ||||||||||||||||||||||||||||||||||
| Impulse durability wire-wire |
| C1: 1 kV / 0,5 kA (8/20µs) | ||||||||||||||||||||||||||||||||||
| Impulse durability wire-earth |
| C2: 4 kV / 2 kA (8/20µs) | ||||||||||||||||||||||||||||||||||
| Protection level wire-wire |
| |||||||||||||||||||||||||||||||||||
| Protection level wire-earth |
| |||||||||||||||||||||||||||||||||||
| Frequency range |
| 0 - 100 MHz | ||||||||||||||||||||||||||||||||||
| Shielding connection available |
| Yes | ||||||||||||||||||||||||||||||||||
| Shield connection |
| Direct | ||||||||||||||||||||||||||||||||||
| Testing standard |
| IEC 61643-21 | ||||||||||||||||||||||||||||||||||
